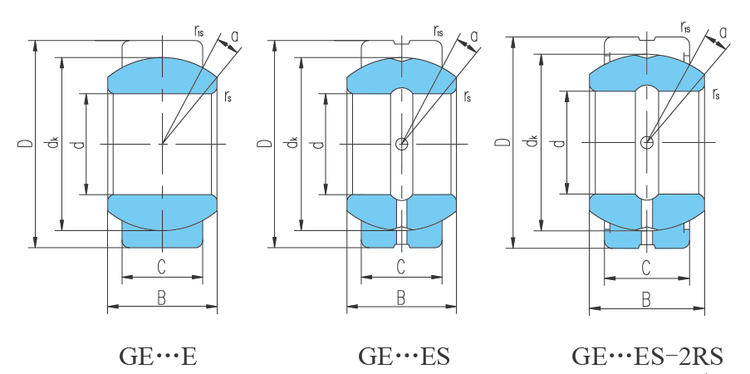

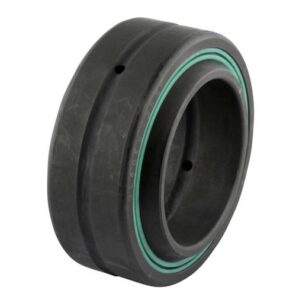

GE..ES-2RS stål/stål

Tack vare självinställande förmåga som tillåter inställningsrörelser i olika riktningar är de lämpliga där snedinställningsmöjlighet krävs. Innerringen har en yttre sfärisk konvex mantelyta som motsvarar ytterringens sfäriska men konkava inre mantelyta. Lagertypen kan ta belastningar av oscillerande och växlande typ såväl som statiska. Glidytan stål/stål är behandlad med smörjmedel för enkel inkörning. För att underlätta smörjning har produkten ett spår och smörjhål i inner- och ytterring. Smörjning krävs bl a för att minska friktionen och öka lagrets livslängd.

 “Long-life” ledlager, typ “DS”



Ytbehandling; Soak(fosfor)+MOS2=Long Life Bearing,



Dessa har en specialbeläggning med Soak+MOS2(fosfor & molybdendisulfid),

och är torra på ytan till skillnad mot de vanliga som är något fuktigare, och kan erbjudas

för alla lager med glidytkombinationen stål/stål.



Fördelen är avsevärt längre livslängd vid statiska och dynamiska belastningar. Vid

extrema chockbelastningar är livslängden likvärdig med den för ett standardlager.

Detta är ett enkelt och kostnadseffektiv sätt att förlänga livslängd och kapacitet på kundens produkt.

Följande kan noteras;

- Upp till 20 ggr så lång livslängd(gäller ej vid chockbelastningar, då gäller samma livslängd som

  för normallager).

- Innerringen behandlad upp t o m 30 mm hål, över 30 mm är både inner- och

   ytterring behandlade.



Jämförelse nedan med standardlager vid test.



Testförutsättningar:

- Ledlager GE25ES; 1 st i standardutförande, 1 st i DS/Long-Lifeutförande, anoljade

  en gång före test.

- Last 48 kN. Pendelrörelse; β=±30°. Frekvens; 20 svängningar/minut.

- Resultat; DS/Long-Lifeutförandet klarar 20 ggr fler cykler innan livslängdsgräns

   nås.



Definition av när livslängdsgränsen är nådd;



1. När friktionskoefficienten(µ)överstiger 0.22.

2. När yttemperaturen överstiger 150 grader C.

3. När någon del av ledlagret skadas under test.



Ovanstånde testlager  beraktades som utslitna när friktionskoefficienten översteg 0,22, som orsakades av att oljan sucessivt försvann och ingen eftersmörjning skedde.



EFFEKTIVARE TÄTNINGSKONSTRUKTION –2GS FÖR LEDLAGER

Vi kanleverera ledlager tätade med en mycket effektiv 3-läppstätning med beteckningen -2GS, en tätningskonstruktion speciellt lämpad för applikationer i svåra och smutsiga miljöer.   Denna tätning garanterar då en maximal lagerlivslängd, avsevärt längre jämfört med en standardtätning.





Ledlager och länkhuvuden

Konstruktionsunderlag



Axel

Rekommenderade toleranser

Montering	Lagertyp
Lagret axiellt skjutbart	Kräver underhåll	Underhållsfri
Lagret fixerat	m6	k6





 Lagerhus

Rekommenderade toleranser

Montering	Lagertyp
Lätt last lagret axiellt skjutbart	H7	H7
Tung last lagret fixerat	M7	K7
Lagerhuset i lätta legeringar	N7	M7



MONTERING

Vid montering skall slitsen inte placeras där lasten angriper. (Rek. 90 ˚ lastriktningen)



MONTERINGSEXEMPEL

När ledlagret monteras i lagerhuset skall lasten anbringas på ytterringen



När ledlagret monteras på axeln skall lasten anbringas på innerringen. Samtidig montering i lagerhuset och på axeln är möjlig då lasten anbringas på både inner- och ytterring.



 Att tänka på

• Belastningsriktning: radiell/axiell
• Den maxlast som anges i tabeller för radialledlager är rent radiell last
• Belastningstyp: statisk, dynamisk, pendlande, frekvens, miljö, smuts, fukt, temperatur, utrymmesbehov, monteringssätt

 ”Long-Life”- utförande med efterbeteckning –DS och flerläppstätning med efterbeteckning –2GS finns för avsevärt förlängd livslängd.
