UCFL 300 serie SNR

Produktbeskrivning

Användningsområde

Utrymmesbesparande lagerenhet som monteras snabbt och enkelt genom 2-bulthål.

Tabell visar med UC-insatslager, finns med andra insatslager.

Lagerenheter består av ett lagerhus med sfäriskt lagerläge och ett spårkullager med en motsvarande sfärisk ytterdiameter. Lagret får därmed en självinställande förmåga och kan kompensera för eventuella uppriktningsfel av axeln.

Läs mer

Lätta att montera med ett fåtal fästbultar
Lätta att montera på axel tack vare plustolerans i lagrets innerdiameter
Självinställande förmåga
Tål stötbelastningar

Typiska applikationer är transportanordningar, lantbruks-, byggnads-, livsmedels- och trädgårdsmaskiner. Lagerenheter kan under vissa förhållanden betraktas som livstidssmorda, men onormalt hög driftstemperatur, varvtal eller förorenade miljöer kräver eftersmörjning, därför medlevereras smörjnippel. Insatslager kan förses med lock och tätningar för extrema miljöer. Specialgängor för automatisk smörjning samt tumdimensioner kan levereras. Lagerenheter finns med olika typer av insatslager; stoppskruvar, excentrisk låsring eller klämhylsa.

UC/US – stoppskruv
ES/EX – låsring
UK - klämhylsa

Att tänka på

Vid montering, var noggrann med uppriktning mellan husen. Snedställning medför minskad livslängd.

ATT TÄNKA PÅ VID VAL AV LAGERENHET

Val av hustyp Belastning, speciellt om axiell belastning förekommer då begränsningar generellt finns för denna typ av enheter för att undvika att lager inte kläms vid värmeutvidgning av axeln. Typ av miljö. Varvtal. Fixeringsmetod på axel, stoppskruv/excentrisk låsring/klämhylsa. Axeltolerans.

Åtdragningsmoment stoppskruv

	Insatslager
Stoppskruv	UC/CUC		US/CUS	ES/CES	EX/CEX		Åtdragninsmoment Nm	Hexagon storlek mm
M5x0,8			201-203				3,5	2,5
M6x1	201-206	305-306	204-207	201-206	201-206		5,5	3,0
M8x1	207-209	307	208-210	207-210	207-210	305-307	11,5	4,0
M10x1,25	210-212	308-309	211-212	211-212	211-215	308-312	22,0	5,0
M12x1,25	213-218	310-314			216-218	313-314	33,0	6,0
M14x1,5		315-316					42,0	7,0
M16x1,5		317-319				315-317	64,0	8,0
M18x1,5		320-324					75,0	9,0
M20x1,5		326-328				318-320	120,0	10,0

Visar 1 - 21 av 21

Sida 1 av 1

Modell	Storlek	Lagersaldo	Pris	Köp

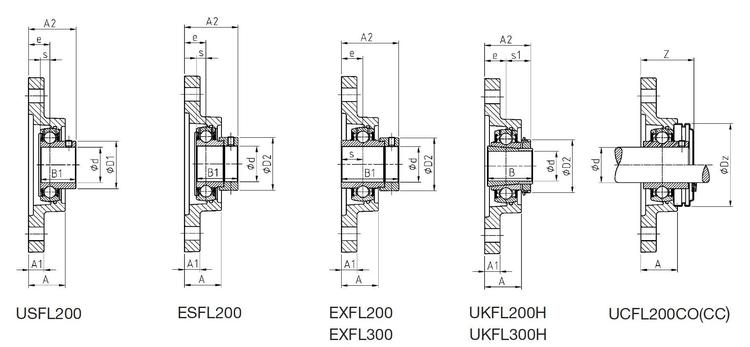

UCFL305 25mm	+ Klicka A 29 mm A1 13 mm A2 39mm d (innerdiameter) 25mm Gänga M6X1 Insatslager nummer UC305 J 113mm L 80mm N 19mm Stat (Statisk bärighetstal) 11.5 Dyn (Dynamisk bärighetstal) 22.36 Vikt 0.9kg	Kan restnoteras	Det ursprungliga priset var: 1634,22 kr2042,78 kr.Det nuvarande priset är: 1307,38 kr1634,23 kr. Exkl. momsInkl. moms	Köp
UCFL306 30mm	+ Klicka A 32mm A1 15mm A2 44mm d (innerdiameter) 30mm Gänga M6X1 Insatslager nummer UC306 J 134mm L 90mm N 23mm Stat (Statisk bärighetstal) 15.2 Dyn (Dynamisk bärighetstal) 27 Vikt 1.4kg	Kan restnoteras	Det ursprungliga priset var: 1974,54 kr2468,18 kr.Det nuvarande priset är: 1579,63 kr1974,54 kr. Exkl. momsInkl. moms	Köp
UCFL307 35mm	+ Klicka A 36mm A1 16mm A2 49mm d (innerdiameter) 35mm Gänga M6X1 Insatslager nummer UC307 J 141mm L 100mm N 23mm Stat (Statisk bärighetstal) 19.2 Dyn (Dynamisk bärighetstal) 33.5 Vikt 1.7kg	Kan restnoteras	Det ursprungliga priset var: 2338,92 kr2923,65 kr.Det nuvarande priset är: 1871,14 kr2338,93 kr. Exkl. momsInkl. moms	Köp
UCFL308 40mm	+ Klicka A 40mm A1 17mm A2 56mm d (innerdiameter) 40mm Gänga M6X1 Insatslager nummer UC308 J 158mm L 112mm N 23mm Stat (Statisk bärighetstal) 24 Dyn (Dynamisk bärighetstal) 40.56 Vikt 2.2kg	Kan restnoteras	Det ursprungliga priset var: 2803,54 kr3504,43 kr.Det nuvarande priset är: 2242,83 kr2803,54 kr. Exkl. momsInkl. moms	Köp
UCFL309 45mm	+ Klicka A 44mm A1 18mm A2 60mm d (innerdiameter) 45mm Gänga M6X1 Insatslager nummer UC309 J 177mm L 125mm N 25mm Stat (Statisk bärighetstal) 31.8 Dyn (Dynamisk bärighetstal) 53 Vikt 3.1kg	Kan restnoteras	Det ursprungliga priset var: 3304,03 kr4130,04 kr.Det nuvarande priset är: 2643,22 kr3304,03 kr. Exkl. momsInkl. moms	Köp
UCFL310 50mm	+ Klicka A 48mm A1 19mm A2 67mm d (innerdiameter) 50mm Gänga M6X1 Insatslager nummer UC310 J 187mm L 140mm N 25mm Stat (Statisk bärighetstal) 37.79 Dyn (Dynamisk bärighetstal) 62 Vikt 4.2kg	Kan restnoteras	Det ursprungliga priset var: 4125,05 kr5156,31 kr.Det nuvarande priset är: 3300,04 kr4125,05 kr. Exkl. momsInkl. moms	Köp
UCFL311 55mm	+ Klicka A 52mm A1 20mm A2 71mm d (innerdiameter) 55mm Gänga M6X1 Insatslager nummer UC311 J 198mm L 150mm N 25mm Stat (Statisk bärighetstal) 44.8 Dyn (Dynamisk bärighetstal) 71.5 Vikt 4.6kg	Kan restnoteras	Det ursprungliga priset var: 4966,03 kr6207,54 kr.Det nuvarande priset är: 3972,82 kr4966,03 kr. Exkl. momsInkl. moms	Köp
UCFL312 60mm	+ Klicka A 56mm A1 22mm A2 78mm d (innerdiameter) 60mm Gänga M6X1 Insatslager nummer UC312 J 212mm L 160mm N 31mm Stat (Statisk bärighetstal) 51.8 Dyn (Dynamisk bärighetstal) 81.59 Vikt 5.8kg	Kan restnoteras	Det ursprungliga priset var: 5967,19 kr7458,99 kr.Det nuvarande priset är: 4773,75 kr5967,19 kr. Exkl. momsInkl. moms	Köp
UCFL313 65mm	+ Klicka A 58mm A1 25mm A2 78mm d (innerdiameter) 65mm Gänga M6X1 Insatslager nummer UC313 J 240mm L 175mm N 31mm Stat (Statisk bärighetstal) 60.5 Dyn (Dynamisk bärighetstal) 93.86 Vikt 7.3kg	Kan restnoteras	Det ursprungliga priset var: 6848,77 kr8560,96 kr.Det nuvarande priset är: 5479,02 kr6848,78 kr. Exkl. momsInkl. moms	Köp
UCFL314 70mm	+ Klicka A 61mm A1 28mm A2 83mm d (innerdiameter) 70mm Gänga M6X1 Insatslager nummer UC314 J 250mm L 185mm N 35mm Stat (Statisk bärighetstal) 68 Dyn (Dynamisk bärighetstal) 104.26 Vikt 8.7kg	Kan restnoteras	Det ursprungliga priset var: 7569,09 kr9461,36 kr.Det nuvarande priset är: 6055,27 kr7569,09 kr. Exkl. momsInkl. moms	Köp
UCFL315 75mm	+ Klicka A 66mm A1 30mm A2 89mm d (innerdiameter) 75mm Gänga M6X1 Insatslager nummer UC315 J 260mm L 195mm N 35mm Stat (Statisk bärighetstal) 86.8 Dyn (Dynamisk bärighetstal) 113.36 Vikt 9.5kg	Kan restnoteras	Det ursprungliga priset var: 9651,58 kr12064,48 kr.Det nuvarande priset är: 7721,26 kr9651,58 kr. Exkl. momsInkl. moms	Köp
UCFL316 80mm	+ Klicka A 68mm A1 32mm A2 90mm d (innerdiameter) 80mm Gänga M6X1 Insatslager nummer UC316 J 285mm L 210mm N 38mm Stat (Statisk bärighetstal) 86.5 Dyn (Dynamisk bärighetstal) 122.85 Vikt 12.5kg	Kan restnoteras	Det ursprungliga priset var: 11653,73 kr14567,16 kr.Det nuvarande priset är: 9322,98 kr11653,73 kr. Exkl. momsInkl. moms	Köp
UCFL317 85mm	+ Klicka A 74mm A1 32mm A2 100mm d (innerdiameter) 85mm Gänga M6X1 Insatslager nummer UC317 J 300mm L 220mm N 38mm Stat (Statisk bärighetstal) 96.5 Dyn (Dynamisk bärighetstal) 132.6 Vikt 14.4kg	Kan restnoteras	Det ursprungliga priset var: 12935,37 kr16169,21 kr.Det nuvarande priset är: 10348,30 kr12935,38 kr. Exkl. momsInkl. moms	Köp
UCFL318 90 mm	+ Klicka A 76mm A1 36mm A2 100mm d (innerdiameter) 90mm Gänga M10X1 Insatslager nummer UC318 J 315mm L 235mm N 38mm Stat (Statisk bärighetstal) 108 Dyn (Dynamisk bärighetstal) 143 Vikt 17kg	Kan restnoteras	Det ursprungliga priset var: 14657,48 kr18321,85 kr.Det nuvarande priset är: 11725,98 kr14657,48 kr. Exkl. momsInkl. moms	Köp
UCFL319 95mm	+ Klicka A 94mm A1 40mm A2 121mm d (innerdiameter) 95mm Gänga M10X1 Insatslager nummer UC319 J 330mm L 250mm N 41mm Stat (Statisk bärighetstal) 122 Dyn (Dynamisk bärighetstal) 156 Vikt 21.3kg	Kan restnoteras	Det ursprungliga priset var: 16940,46 kr21175,58 kr.Det nuvarande priset är: 13552,37 kr16940,46 kr. Exkl. momsInkl. moms	Köp
UCFL320 100mm	+ Klicka A 94mm A1 40mm A2 125mm d (innerdiameter) 100mm Gänga M10X1 Insatslager nummer UC320 J 360mm L 270mm N 44mm Stat (Statisk bärighetstal) 140 Dyn (Dynamisk bärighetstal) 171.6 Vikt 26.1kg	Kan restnoteras	Det ursprungliga priset var: 20224,52 kr25280,65 kr.Det nuvarande priset är: 16179,62 kr20224,53 kr. Exkl. momsInkl. moms	Köp
UCFL321 105mm	+ Klicka A 94mm A1 40mm A2 127mm d (innerdiameter) 105mm Gänga M10X1 Insatslager nummer UC321 J 360mm L 270mm N 44mm Stat (Statisk bärighetstal) 155 Dyn (Dynamisk bärighetstal) 182 Vikt 25kg	Kan restnoteras	Det ursprungliga priset var: 23712,01 kr29640,01 kr.Det nuvarande priset är: 18969,61 kr23712,01 kr. Exkl. momsInkl. moms	Köp
UCFL322 110mm	+ Klicka A 96mm A1 42mm A2 131mm d (innerdiameter) 110mm Gänga M10X1 Insatslager nummer UC322 J 390mm L 300mm N 44mm Stat (Statisk bärighetstal) 178 Dyn (Dynamisk bärighetstal) 205 Vikt 32.6kg	Kan restnoteras	Det ursprungliga priset var: 27353,14 kr34191,43 kr.Det nuvarande priset är: 21882,51 kr27353,14 kr. Exkl. momsInkl. moms	Köp
UCFL324 120mm	+ Klicka A 110mm A1 48mm A2 140mm d (innerdiameter) 120mm Gänga M10X1 Insatslager nummer UC324 J 430mm L 330mm N 47mm Stat (Statisk bärighetstal) 208 Dyn (Dynamisk bärighetstal) 228 Vikt 45kg	Kan restnoteras	Det ursprungliga priset var: 37525,28 kr46906,60 kr.Det nuvarande priset är: 30020,22 kr37525,28 kr. Exkl. momsInkl. moms	Köp
UCFL326 130mm	+ Klicka A 115mm A1 50mm A2 146mm d (innerdiameter) 130mm Gänga M10X1 Insatslager nummer UC326 J 460mm L 360mm N 47mm Stat (Statisk bärighetstal) 242 Dyn (Dynamisk bärighetstal) 252 Vikt 56.4kg	Kan restnoteras	Det ursprungliga priset var: 49660,06 kr62075,08 kr.Det nuvarande priset är: 39728,05 kr49660,06 kr. Exkl. momsInkl. moms	Köp
UCFL328 140mm	+ Klicka A 125mm A1 60mm A2 161mm d (innerdiameter) 140mm Gänga M10X1 Insatslager nummer UC328 J 500mm L 400mm N 51mm Stat (Statisk bärighetstal) 272 Dyn (Dynamisk bärighetstal) 275 Vikt 77.6kg	Kan restnoteras	0,00 kr Exkl. momsInkl. moms	Köp

Hittar du inte det du söker? Finns inte produkten med i listan?
Skriv till oss så hjälper vi dig att hitta det du söker.
